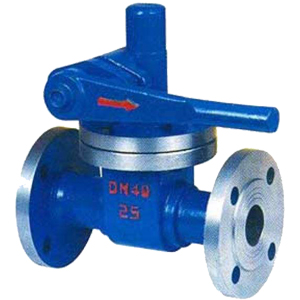

排污閥

所屬分類1：閥門
點擊次數：
發布日期：2020/09/02
更多
在線詢價

產品概述
性能參數
維修保養
注意事項

一、產品概述

快速排污閥不僅結構簡單、密封性好，而且體積小、重量輕、材料耗用少、安裝尺寸小，特別是驅動力矩小，操作簡便，易實現快速啟閉。此外，快速排污閥可根據介質性質，使用多種材質，滿足各種介質的工況要求！

二、產品特點

(1)截止閥結構比閘閥簡單，制造與維修都較方便。

(2)密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。

(3)啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。

(4)啟閉力矩大、啟閉較費力，啟閉時間校長。

(5)流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。

(6)介質流動方向公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。

(7)全開時閥瓣經常受沖蝕。

截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，并具有非?？煽康那袛鄤幼鳎沟眠@種閥門適合作為介質的切斷或調節及節流使用。

三、主要用途

快速排污閥是流體管路的控制裝置，其基本功能是接通或切斷管路介質的流通，改變介質的流通，改變介質的流動方向，調節介質的壓力和流量，保護管路的設備的正常運行。

技術參數

公稱壓力PN：1.0—4.0mm
適用溫度：≤425℃

安裝說明

多通排污閥必須垂直安裝在水平管道上。將管道清洗干凈后，才可安裝閥門。

1、逆時針轉動手輪閥桿帶動閥芯逐漸上移，密封面脫開，閥芯上的導流座逐漸移出閥座內孔，形成窄縫間隙，介質通過閥座上的對稱節流孔進入閥座內部，少量介質可通過窄縫流出，逐漸降低系統壓力。

2、繼續逆時針轉動手輪，閥芯向上運動，導流座上的節流孔移出閥座內腔，較多的介質通過導流座和閥套節流后順利排出。

3、繼續逆時針轉動手輪，閥芯向上移至全開位置，此時，介質壓力大大降低，大量雜質可直接從閥套節流孔處排出，并在倒置的密封座處形成渦流，不斷清潔密封面，防止雜質粘附在密封面上。

4、順時針轉動閥門，閥桿帶動閥芯下移，此時排污已結束，系統壓力較低，閥套上的節流孔面積逐漸減小，導向套靠近閥座，并改變介質流向，介質經節流后以一定速度通過閥芯和閥做密封面，逐漸加強對密封面的清潔力度。

5、繼續轉動手輪，閥芯上的導流座進入閥座內孔，形成窄縫節流，由于排污接近結束，介質中雜質已經較少，導向套和閥座間的窄縫阻止了殘存的微小雜質流入密封面，介質通過窄縫快速流出，徹底清掃密封面，保證密封副接觸時達到零泄漏。

6、繼續轉動手輪，閥芯和密封座接觸。實現密封。排污閥閥體與閥蓋采用夾箍式連接,排污閥結構緊湊,排污閥拆卸方便,排污閥便于安裝,排污閥支管為焊接連接。排污閥采用壓力自緊式密封結構,排污閥密封圈由成型的石棉盤根制成,排污閥介質壓力越高、密封性越好。排污閥介質由支管流入向下排污。排污閥閥瓣為活塞式結構并進行滲硼處理。排污閥耐腐蝕抗沖蝕使用壽命長。

維修保養

1) 閥門的長時間存放閥套式排污閥的存放周期應根據密封圈材料的保質期而定。如果該閥門的存放周期超過一月，則應存放與室內，保持室內的干燥通風。如果閥門必須存放于室外，則應將其支撐起來，不與地面進行接觸，并用防水罩加以保護。并注意閥門外包裝是否嚴密，定期清除污垢，并在加工面涂防腐油，防止銹蝕。安裝前應認真核對產品的各項性能是否符合要求并清潔內腔，檢查各零部件是否堅固與完好無損。 2) 閥門的維護保養 閥門是壓力容器和操作機械的混合結構，對它的維護要求既要考慮閥門的偶然開啟與關閉，又要考慮閥門大部分時間是處于承壓不動的狀態。閥套式排污閥是一種既有運動件又有磨損件的特殊產品。為使閥門獲得滿意的使用性能，就應經常對部分部件的精加工表面進行維護保養。
