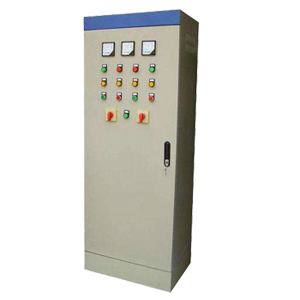

恒壓供水控制柜

所屬分類1：恒壓供水控制柜
點擊次數：
發布日期：2020/09/02
更多
在線詢價

產品概述
性能參數
維修保養
注意事項

一、產品概述

恒壓供水是國民生產生活中不可缺少的重要一環。傳統供水方式占地面積大，水質易污染，基建投資多，而主要的缺點是水壓不能保持恒定，導致部分設備不能正常工作。

二、產品特點

用戶用水量一般是動態的，因此供水不足或供水過剩的情況時有發生。而用水和供水之間的不平衡集中反映在供水的壓力上，即用水多而供水少，則壓力低；用水少而供水多，則壓力大。保持供水壓力的恒定，可使供水和用水之間保持平衡，即用水多時供水也多，用水少時供水也少，從而提高了供水的質量。

恒壓供水系統對于用戶是非常重要的。在生產生活供水時，若自來水供水因故壓力不足或短時斷水，可能影響生活質量，嚴重時會影響生存安全，如發生火災時，若供水壓力不足或或無水供應，不能迅速滅火，可能引起重大經濟損失和人員傷亡。所以，用水區域采用正藝恒壓供水系統，能產生較大的經濟效益和社會效益。

技術參數

控制電機功率：0.18—250KW
控制電壓：380V
控制水泵臺數：1—7臺

供水設備工作條件

1、輸送介質：冷熱清潔、非易燃易爆并不含固體顆?；蚶w維的液體。

2、液體溫度：常溫型 -15 ℃至 +70 ℃ 熱水型 +70 ℃ 至 +120℃

3、周圍環境：無水滴、蒸汽，無漂浮性塵埃及金屬微粒場所。無日光照射，高溫及嚴重落塵場所。無腐蝕、易燃性氣體及液體場所。無震動、保養檢查容易之場所。

4、環境溫度：最高 +45℃且通風良好。

結構及工作壓力

變頻水泵控制柜系統通過測到的管道壓力，經變頻器系統內置的PID調節器運算，調節輸出頻率，然后實現管網的恒壓供水。變頻器的頻率超限信號（一般可作為管網壓力極限信號）可適時通知PLC的進行變頻泵切換。為防止水錘現象的產生，泵的開關將聯動其出口閥門。

變頻水泵控制柜工作原理如下:

各類直接從市政管網進水的水池（箱）。如：各類建筑的地面蓄水池的進水，地面鍋爐的冷水補水，地面空調系統冷卻水循環水池的補水，地面熱水循環水池的補水，消防和噴淋專用地面蓄水池的進水.智能變頻恒壓供水節能控制柜,變頻供水節能控制柜假設整個系統由四臺水泵，一臺變頻器，一臺PLC的和的PID和一個壓力變送器及若干輔助部件構成。各部分功能如下：安裝于供水管道上的壓力變送器將管網壓力轉換成1-5伏的電信號;變頻調速器用于調節水泵轉速以調節流量;PLC的用于邏輯切換。此外，上述系統還配備了外圍輔助電路，以保障自動控制系統出現故障時可通過人工調節方式維持系統運行，保證連續生產。
