一、產品概述

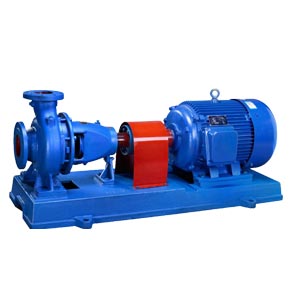

AY型油泵系列是在原Y型油泵系列的基礎上進行改進并重新設計的。它是為滿足現代化建設的需要，盡快地適應以節能為中 心的設備更新?lián)Q代而發展的產品。
二、產品特點
1、軸承體部件將原35、50、60軸承體分別用45、55、70軸承體代替，提高了可靠性；
2、水力過流部位采用了高 效節能的水力模型，平均比原Y型油泵的效率提高了5-8個百分點；
3、為保持延續性，AY型油泵的結構型式，安裝尺寸、性能參數范圍保持與Y型油泵相同，便于老產品更新改造。
4、零部件通用化程度高，通標件為幾個系列產品共用。
5、選材精練、主要以II、III類材料為主，軸承體等零件增加為鑄鋼、鑄鐵兩種，為寒冷地區、露天使用、船用提供可有利條件。
6、軸承有空氣冷、風扇冷、水冷三種，根據泵的不同使用溫度選用。其中風扇冷尤為適用于缺水或水質差的地區。
三、主要用途
AY型油泵可用再石油精制、石油化工和化學工業及其它地方輸送不含固體顆粒的石油、液化石油氣和其它介質。
四、型號意義
例：50AYII60 × 2A
50——泵入口直徑為50mm
AY——經過改造離心油泵
II——過流部件為II類材質
60——泵的設計點單級揚程為60m
2——泵的級數為2級
A——葉輪外徑切割代號
型號 | 流量 | 揚程 | 轉速 | 效率 | 汽蝕余量 | 軸功率 | 配帶電機 | 泵重 | 附注 | |
型號 | 功率 | |||||||||
40AY40>×2 | 6.25 | 80 | 2950 | 31 | 2.7 | 4.4 | YB132S2-2 | 7.5 | 163 | |
40AY40×2A | 5.85 | 70 | 2950 | 31 | 2.7 | 3.6 | YB132S1-2 | 5.5 | ||
40AY40×2B | 5.4 | 60 | 2950 | 31 | 2.5 | 2.85 | YB112M-2 | 4 | ||
40AY40×2C | 4.9 | 50 | 2950 | 31 | 2.5 | 2.17 | YB100L-2 | 3 | ||
50AY60 | 12.5 | 70 | 2950 | 42 | 2.9 | 5.67 | YB132S2-2 | 7.5 | 130 | |
50AY60A | 11.2 | 53 | 2950 | 39 | 2.9 | 4.1 | YB132S1-2 | 5.5 | ||
50AY60B | 9.9 | 39 | 2950 | 37 | 2.8 | 2.8 | YB112M-2 | 4 | ||
50AY60×2 | 12.5 | 120 | 2950 | 37 | 2 | 11 | YB160M2-2 | 15 | 210 | |
50AY60×2A | 12 | 105 | 2950 | 36 | 2 | 9.5 | YB160M2-2 | 15 | ||
50AY60×2B | 11 | 90 | 2950 | 35 | 1.9 | 7.7 | YB160M1-2 | 15 | ||
50AY60×2C | 10 | 76 | 2950 | 35 | 1.7 | 6 | YB160M1-2 | 11 | 170 | |
65AY60 | 25 | 60 | 2950 | 56 | 3.1 | 7.3 | YB160M1-2 | 11 | ||
65AY60A | 22.5 | 49 | 2950 | 54 | 2.8 | 5.6 | YB132S2-2 | 7.5 | ||
65AY60B | 20 | 37.5 | 2950 | 52 | 2.5 | 3.9 | YB132S1-2 | 5.5 | ||
65AY100 | 25 | 110 | 2950 | 47 | 3 | 15.9 | YB180M-2 | 22 | 190 | |
65AY100A | 23 | 92 | 2950 | 46 | 2.9 | 12.5 | YB160L-2 | 18.5 | ||
65AY100B | 21 | 73 | 2950 | 44 | 3 | 9.5 | YB160M2-2 | 15 | ||
65AY100×2 | 25 | 205 | 2950 | 49 | 2.8 | 29.1 | YB225M-2 | 45 | ||
65AY100×2A | 23 | 178 | 2950 | 47 | 2.7 | 23.7 | YB200L2-2 | 37 | 310 | |
65AY100×2B | 22 | 154 | 2950 | 46 | 2.7 | 20.1 | YB200L1-2 | 30 | ||
65AY100×2C | 20 | 130 | 2950 | 45 | 2.6 | 15.7 | YB180M-2 | 22 | ||
80AY60 | 50 | 60 | 2950 | 62 | 3.2 | 13.2 | YB160L-2 | 18.5 | 200 | |
80AY60A | 45 | 49 | 2950 | 61 | 3 | 9.9 | YB160L-2 | 15 | ||
80AY60B | 40 | 38 | 2950 | 60 | 3 | 6.9 | YB160M1-2 | 11 | ||
80AY100 | 50 | 104 | 2950 | 59 | 3.1 | 24 | YB200L2-2 | 37 | 220 | |
80AY100A | 45 | 85 | 2950 | 56 | 3 | 18.6 | YB200L1-2 | 30 | ||
80AY100B | 40 | 76 | 2950 | 54 | 2.9 | 15.3 | YB180M-2 | 22 | ||
80AY100×2 | 50 | 200 | 2950 | 57 | 3.6 | 47.8 | YB280S-2 | 75 | 380 | |
80AY100×2A | 47 | 175 | 2950 | 55 | 3.5 | 40.7 | YB250M-2 | 55 | ||
80AY100×2B | 43 | 153 | 2950 | 53 | 3.3 | 33.8 | YB225M-2 | 45 | ||
80AY100×2C | 40 | 125 | 2950 | 51 | 3.3 | 26.7 | YB200L2-2 | 37 | ||
100AY60 | 100 | 63 | 2950 | 72 | 4 | 23.8 | YB200L2-2 | 37 | 220 | |
100AY60A | 90 | 49 | 2950 | 71 | 3.8 | 16.9 | YB200L1-2 | 30 | ||
100AY60B | 79 | 38 | 2950 | 67 | 3.5 | 12.2 | YB160L-2 | 18.5 | ||
100AY120 | 100 | 123 | 2950 | 66 | 4.3 | 50.6 | YB280S-2 | 75 | 320 | |
100AY120A | 93 | 108 | 2950 | 62 | 4 | 44.1 | YB280S-2 | 75 | ||
100AY120B | 85 | 94 | 2950 | 62 | 3.8 | 35.5 | YB250M-2 | 55 | ||
100AY120C | 79 | 75 | 2950 | 59 | 3.6 | 27.5 | YB200L2-2 | 37 | ||
100AY120×2 | 100 | 240 | 2950 | 61 | 4.5 | 107.2 | YB315M2-2 | 160 | 500 | 高壓電機也可 |
100AY120×2A | 93 | 205 | 2950 | 60 | 4.3 | 86.6 | YB315M1-2 | 132 | 500 | |
100AY120×2B | 86 | 178 | 2950 | 59 | 4.2 | 70.7 | YB315S-2 | 110 | 500 | |
100AY120×2C | 79 | 150 | 2950 | 58 | 4.1 | 55.7 | YB280S-2 | 75 | 500 | |
150AY75 | 180 | 80 | 2950 | 75 | 3.9 | 52.3 | YB250M-2 | 75 | 290 | |
150AY75A | 160 | 66 | 2950 | 74 | 3.8 | 38.9 | YB200L2-2 | 55 | 290 | |
150AY75B | 145 | 46 | 2950 | 73 | 3.6 | 24.9 | YB315M2-2 | 37 | 290 | |
150AY150 | 180 | 157 | 2950 | 69 | 3.6 | 111.6 | YB315M1-2 | 160 | 600 | |
150AY150A | 168 | 137 | 2950 | 68 | 3.3 | 92.2 | YB315M1-2 | 132 | 600 | |
150AY150B | 155 | 116 | 2950 | 67 | 3.2 | 73.1 | YB315S-2 | 110 | 600 | |
150AY150C | 140 | 94 | 2950 | 65 | 3.1 | 55.5 | YB280S-2 | 75 | 550 | |
150AY150×2 | 180 | 300 | 2950 | 67 | 3.6 | 219.5 | YB355L-2 | 315 | 1500 | |
150AY150×2A | 167 | 258 | 2950 | 65 | 3 | 180.5 | YB355S4-2 | 250 | 1500 | |
150AY150×2B | 155 | 222 | 2950 | 62 | 2.9 | 151.5 | YB355S3-2 | 220 | 1500 | |
150AY150×2C | 140 | 181 | 2950 | 60 | 5.5 | 115 | YB315M2-2 | 160 | 1500 | |
200AY75 | 300 | 75 | 2950 | 79 | 5.5 | 77.6 | YB315S-2 | 110 | 275 | |
200AY75A | 260 | 60 | 2950 | 78 | 5.5 | 54.5 | YB280S-2 | 75 | 275 | |
200AY75B | 225 | 45 | 2950 | 77 | 5.5 | 35.8 | YB250M-2 | 55 | 275 | |
200AY150 | 300 | 150 | 2950 | 76 | 4.5 | 161 | YB355S3-2 | 220 | 620 | 高壓電機也可 |
200AY150A | 270 | 137 | 2950 | 75 | 4.2 | 132 | YB355S1-2 | 185 | 620 | |
200AY150B | 243 | 127 | 2950 | 73 | 3.8 | 115.1 | YB315M2-2 | 160 | 620 | |
200AY150C | 219 | 112 | 2950 | 72 | 3.5 | 92.8 | YB315M1-2 | 132 | 620 | |
200AY150×2 | 300 | 300 | 2950 | 74 | 5.5 | 331.2 | YB450M1-2 | 450 | 1400 | 6000V |
200AY150×2A | 287 | 270 | 2950 | 73 | 5.4 | 289 | YB450S3-2 | 400 | 1400 | 6000V |
200AY150×2B | 270 | 239 | 2950 | 72 | 5.2 | 244 | YB450S2-2 | 355 | 1400 | 6000V |
200AY150×2C | 247 | 195 | 2950 | 70 | 5.0 | 187.4 | YB355S4-2 | 250 | 1400 | 6000V |
250AYS80 | 500 | 80 | 2950 | 82 | 6.5 | 132.8 | YB355S1-2 | 185 | 450 | 高壓電機也可 |
250AYS80A | 440 | 62 | 2950 | 81 | 6.5 | 91.7 | YB280M-2 | 132 | 450 | |
250AYS80B | 370 | 44 | 2950 | 80 | 6.5 | 55.4 | YB280M-2 | 90 | 450 | |
250AYS150 | 500 | 153 | 2950 | 79 | 4.8 | 264 | YB450S1-2 | 315 | 1500 | 6000V |
250AYS150A | 472 | 136 | 2950 | 78 | 4.6 | 224 | YB355M-2 | 280 | 1500 | 高壓電機也可 |
250AYS150B | 444 | 119 | 2950 | 77 | 4.2 | 187 | YB355S4-2 | 250 | 1500 | 高壓電機也可 |
250AYS150C | 400 | 96 | 2950 | 76 | 4 | 138 | YB355S1-2 | 185 | 1500 | 高壓電機也可 |
250AYS150×2 | 500 | 303 | 2950 | 79 | 4.8 | 522 | JBO710M2-2 | 630 | 2500 | 6000V |
250AYS150×2A | 472 | 272 | 2950 | 79 | 4.5 | 443 | JBO710S2-2 | 560 | 2500 | 6000V |
250AYS150×2B | 444 | 230 | 2950 | 78 | 4.3 | 357 | YB450S3-2 | 200 | 2500 | 6000V |
250AYS150×2C | 400 | 190 | 2950 | 77 | 4 | 269 | YB450S1-2 | 315 | 2500 | 6000V |
為了泵檢修時不必拆卸吸入或排出管路就很容易地拆出葉輪、軸、軸承、軸封等零部件，AY型油泵采用柔性膜片式加長聯軸器部件。
1、冷卻水是根據溫度和使用要求，對軸封腔、軸承或泵支架進行冷卻，水量每一支管路建議為0.3-0.7m3/h,其壓力為0.2-0.3MPa。
2、密封沖洗是根據泵輸送介質及其溫度、壓力等工作條件不同而不同的，每個泵腔的封液量如下表，內供或外供均可。
技術參數
流量Q:2.5-600m3/h
揚程H:30-330m
轉速n:1450-2900r/min
安裝
1.泵吸入管的高度、長度、和管徑應滿足設計要求并保證工作時不超過泵的允許氣蝕余量。
2.吸入和突出管應有管架，泵體不允許承受管路的外加負荷。
3.吸入管路應短而直，管的直徑要大于泵吸入口直徑1-2檔同事應當偏心收縮的變徑管連接，泵吸入管路應做成精良打的彎曲半徑。
4.校正泵軸和原動機的同心度，在兩半聯軸器外圓上的偏差允許≤0.08mm，其端面偏差≤0.05mm。
5.在管路安裝及確定原動機轉動方向后，再重新安裝上聯軸器。
檢修
檢修內容：
1.檢查殼體密封環葉輪密封環、喉部襯套、軸套、導葉套、葉輪、軸套、機械密封的動環和靜環等零件的磨損。
2.清掃冷卻水、封油管路、水冷腔室的污垢及堵塞。
3.檢查和調整軸的彎曲和轉子的跳動情況。
4.檢查O型密封圈、軸套墊、泵蓋墊、機械密封壓蓋墊的缺損和劃痕情況
5.校核兩半聯軸器的同心度
檢修要求
1.密封環間隙增加一倍（導致效率下降，功率增加）或者電流大太多更換。
2.填料軸套外表面出現溝槽，機械密封動、靜環密封面有劃痕，特別是徑向劃痕，輕者研磨修復，重者更換。
保養與維護
1.定期檢查軸承發熱情況，滾動軸承溫度不應超過80℃，滾動軸承部不應超過65℃。
2.每隔8h換班時都要對油杯進行檢查，油杯油位是否正常。
3.建議每隔半年把油排泄掉、沖洗，然后再加新油，一般情況下，在春秋兩季進行。對于潮濕、沙漠地區、氣候變化大和露天的現場，還必須勤換油。
4.對裝置上的備用泵要定期旋轉轉子部件，建議一個星期旋轉一次，每次360°+90左右，以防變形，同時保持軸承潤滑油油膜。
5.對裝置上的高溫備用泵，還要保持一定溫度，以備待用。
