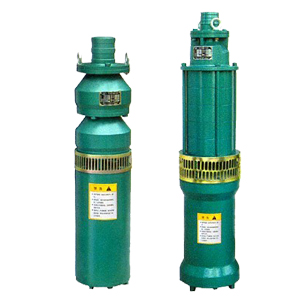

一、產品概述

QS型充水式潛水泵（以下簡稱電泵），電泵由水泵、電機兩大部分組成，水泵位于電泵上部，為離心式結構。電動機位于電泵下部，為充水式三相異步電動機。充水式電動機定子繞組和鐵心直接浸在水中，冷卻效果好，不產生污染，從而突破了其他電泵工作時“O”形密封圈，機械密封件等滲水到電機腔內的弊端，大大提高了電泵的使用效率。

二、產品特點

1、QS型潛水泵是由電機、水泵組裝成一體、結構簡單、且安裝拆卸方便、安裝占地面積少、使用維護簡單、運轉安全可靠。

2、QS型潛水泵冷卻效果好、不產生污染、提高了水泵的使用效率。

3、QS型潛水泵由于結構特殊，使用時對水源不產生污染。

三、主要用途

QS型潛水泵廣泛使用于農田排灌、噴灌、井下提水、生活取水、工業及民用建筑的給排水系統，以及丘陵山區的引水，低洼地區的排水等場合。

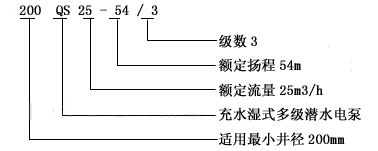

四、型號意義

五、參數表

型號價格	電機	泵頭	電纜			配套管子
型號價格	功率（KW）	揚程范圍（米）	規格	數量（米）	價格（元）	規格（寸）
QS10-40/3	2.2	32-48	3*1.52	40	帶電纜	1.2
QS10-54/4	3	44-64	3*1.52	54	帶電纜	1.2
QS10-65/5	4	52-78	3*1.52	65	帶電纜	1.2
QS10-81/6	4	65-97	3*1.52	83	現價	1.2
QS10-95/7	5.5	76-114	3*2.52	97	現價	1.2
QS10-108/8	5.5	86-128	3*2.52	110	現價	1.2
QS10-121/9	7.5	96-104	3*42	123	現價	1.2
QS15-26/2	2.2	21-31	3*1.52	26	帶電纜	1.5
QS15-39/3	3	31-46	3*1.52	39	帶電纜	1.5
QS15-54/4	4	43-46	3*1.52	54	帶電纜	1.5
QS15-65/5	5.5	52-78	3*2.52	65	帶電纜	1.5
QS15-80/6	7.5	64-96	3*42	82	現價	1.5
QS20-30/2	3	24-36	3*1.52	30	帶電纜	1.5
QS20-40/3	4	32-48	3*1.52	40	帶電纜	1.5
QS20-54/4	5.5	46-63	3*2.52	54	帶電纜	1.5
QS20-65/5	7.5	56-75	3*42	67	現價	2
QS25-26/1	3	21-31	3*1.52	26	帶電纜	2
QS25-30/2	4	25-34	3*1.52	30	帶電纜	2
QS25-40/3	5.5	33-46	3*2.52	40	帶電纜	2
QS25-54/4	5.5	43-64	3*2.52	56	現價	2
QS25-65/5	7.5	53-76	3*42	67	現價	2
QS32-48/4	7.5	40-56	3*42	50	現價	3
QS30-40/3	5.5	34-46	3*2.52	42	帶電纜	3
QS30-50/3	7.5	43-58	3*42	52	現價	3
QS40-18/1	3	15-20	3*1.52	18	帶電纜	3
QS40-21/1	4	18-24	3*1.52	24	帶電纜	3
QS40-25/1	5.5	21-29	3*2.52	25	帶電纜	3
QS40-30/2	5.5	25-35	3*2.52	32	帶電纜	3
QS40-40/2	7.5	34-46	3*42	42	帶電纜	3
QS50-16/1	4	14-18	3*1.52	16	帶電纜	3
QS50-30/2	7.5	25-35	3*42	32	現價	3
QS80-20/1	7.5	17-23	3*42	20	帶電纜	4
QS250-5/1	5.5	4-8	3*2.52	5	帶電纜	6
QS65-7/1	2.2	5-9	3*1.52	7	帶電纜	4
QS65-10/1	3	7-13	3*1.52	10	帶電纜	4
QS65-15/1	4	12-18	3*1.52	15	帶電纜	4
QS32-36	4	23-29	3*1.52	26	帶電纜	3
QS32-52/4	7.5
QS40-11/1	2.2
QS80-11/1	4
QS100-9/1	4
QS100-18/1	7.5
QS300-5/1	7.5					8寸管
QS250-7/1	7.5					8寸管
QS65-25/1	7.5					4寸管

技術參數

流量：15—220m3/h

揚程：5.5—65m

溫度范圍：≤30℃

口徑：φ50—φ150mm

維修保養

1、力求電泵在正常工況下運行。
2、電泵每運轉1000小時進行一次大檢修。（最好在廠家指定維修點）保養檢修項目是：
a、拆下全部零件進行清洗。
b、更換骨架油封及橡膠軸承。
c、更換損壞零件。
電泵無聯軸器時拆裝順序是：
電纜護罩→濾水網→出水口→導葉部件→葉輪→進水節部件→上導軸承座部件→下導軸承座部件及轉子→轉子
電泵有聯軸器時拆裝順序是：
電纜護罩→濾水網→進水節與導流殼聯接螺栓→聯軸器頂絲→將電機與水泵分離→取去聯軸器
水泵拆卸：錐形套（用拆裝筒輕輕敲打）→葉輪→導流殼→上導流殼
電機拆卸：甩砂器→進水節→上導軸承座→下導軸承座部件及轉子→轉子
3、對經常移動工作場所而使用的電泵，每用完一次，應拆下濾水網，擰下注水及排氣孔螺絲、灌滿清水，再放開電機下部放水螺塞，對電機內腔進行清洗。

安裝及使用注意事項：

1、準備工作
1）使用環境必須符合本說明書中的條件，不應排灌泥水、氨水、石灰水等含固體顆粒高的或腐蝕性大的水質。
2）必須在推薦的揚程范圍內正確選用。
3）檢查軸轉動是否靈活，應無卡死點。
4）打開排氣和注水螺塞，向電機內腔注滿清水。注意防止假滿，上好螺塞，不應有漏水現象。
5）用500伏兆歐表測量電機絕，應不低于50MΩ。
6）裝好保護開關，瞬時啟運電機（不超過1秒），看電機轉向是否和標牌相同；若相反，調換電源任意兩個接頭即可，試轉向時，必須從泵出水口灌入清水，待水從進水節流出時方可啟動。
7）電泵配短電纜出廠，電泵的電纜接頭應分別用普通膠布，亞敏膠粘帶、塑料絕緣膠包扎，保證水不能浸入接頭。（電纜接頭方法見附圖）
8）為確保安全，電泵在使用前，應安裝好可靠的接地電纜線。
9）準備吊繩、枕木或鋼管二根，綁扎電纜用軟鐵絲或細繩索。
2、井用潛水泵安裝
1）電泵在河塘里安裝時，需用竹簍扎在電泵下端，用三角架或傍船、傍橋、榜碼頭吊放。周圍雜草必須清除，切不可陷入泥中，造成溫升過高而燒壞電機。
2）井內安裝時，電纜需用繩索或軟鐵絲繩系在每節輸水管上。下泵時發現卡住時，不能強行下泵，避免電泵與井壁卡死現象。輸水管膠墊要墊好，螺栓均勻擰緊，避免漏水。
3）電泵潛水深度不宜太深，以動水位以下0.5～5米為宜。
4）電泵必須單獨安裝開關及啟動保護器，不得與其它電器裝置共用，并且必須與電機功率相匹配，保護器額定電流的旋轉位置不得隨意改變，以防失去保護作用。如不配用啟動保護器使用而損壞的電泵，廠方不予負責。
3、噴泉潛水泵使用
1）用500伏兆歐表測量電機繞組對地絕緣電阻值應不低于5兆歐。
2）電泵啟動后，觀察儀表電流、電壓是否符合額定范圍，運轉聲音有無異常及震動發生。若不正常應及時解決。
3）電泵運行過程中，要經常觀察電壓、電流、流量、揚程，如發現下列情況之一應立即停止運行。
a.在額定電壓時電流超過額定值。
b.額定揚程時，流量較正常情況下降較大。
c.絕緣電阻低于0.5兆歐。
d.泵間歇出水。
e.電泵有突發聲響或較大震動。
f.保護開關頻繁跳閘。
4）停機即關閉電源，再啟動時，須等5分鐘或更長時間進行，以防電機溫升過高。
六、QS65-25-7.5充水式潛水泵使用注意事項

QS潛水電泵是一種全揚程水泵，應首先在推薦范圍內使用，并單獨使用適當?shù)谋Ｗo開關。運行過程中請勿移動電泵。
潛水之前，瞬時啟動電機，看電機轉向是否符合標注，潛入水中絕緣電阻值應不低于5兆歐。
電泵在運行中，電流超過額定值，流量下降較大，絕緣低于0.5兆歐，電機較大震動應停機檢查。
切記電機下井前必須注滿清水，擰緊注水，放氣螺塞，否則不準使用。
電纜和電泵的引線接頭要連接可靠，密封嚴實。
電泵存放時，首先放凈電機內部清水（放水螺塞位于電泵底端），擦干表面將電纜包扎了，存放在無塵、無腐蝕性物質、室溫不低于0℃不高于30℃的地方。
電泵在啟動、運行、停止時，若出現異常情況應停機待檢，并積極向廠咨詢和聯系修理。
