一、產品概述
1、水力模型先進，效率高，性能范圍廣。
2、泵運行平穩，噪音低。
3、軸封采用軟填料密封或機械密封，密封安 全可靠、結構簡單，維修方便快捷。
4、軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。
二、產品特點

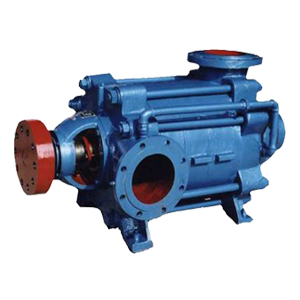

1、耐磨多級離心泵為分段式臥式多級泵，吸入口為水平方向，吐出口垂直向上。水泵通過聯軸器由原動機直接驅動。從原動機端看泵，泵為順時針方向旋轉。
2、MD型泵主要由定子、轉子、軸承和軸封四大部分組成：
定子部分主要由吸入段、中段、吐出段、導葉等組成，用拉緊螺栓將各段夾緊，構成工作室。
轉子部分主要由軸、葉輪、平衡盤和軸套等組成。軸將動力傳遞給葉輪使其工作；平衡盤用來平衡軸向力；軸的兩端裝有可更換的軸套用來保護軸。
軸承部分有滾動軸承和滑動軸承兩種：滾動軸承主要由軸承體、軸承和軸承壓蓋等組成，采用油脂潤滑。滑動軸承主要由軸承體、軸承蓋、軸瓦、防塵盤、油位計、甩油環等組成，采用稀油潤滑。
軸封采用填料密封，主要由進水段和填料函體上的密封函體、填料、擋水圈組成。密封工作室內的液體，起水封、水冷和水潤滑作用。水封水來源于泵內壓力水。
3、效率高、安裝維修方便：采用高 效節能的水力模型。該系列泵具有效率高、性能范圍廣、運行安 全平穩、噪音低、壽命長、安裝維修方便等特點。
4、整機使用壽命長：軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。
三、主要用途
適用于輸送清水及固體顆粒含量不大于1.5%(體積濃度)的中性礦井水(粒度小于0.5mm)，以及類似的其他污水的液體。特別適用于煤礦等礦山排水。MD型礦用耐磨多級離心泵輸送的介質溫度不高于80℃。
四、型號意義
MD-煤礦用耐磨多級離心泵
450-設計點額定流量
60-設計點單級揚程
6-泵的級數
技術參數
流量Q：12.6—126m3/h
揚程H：13—232.8m
轉速n：2950r/min
溫度范圍：＜80℃
口徑：φ50—φ150mm
結構說明
MD型礦用耐磨多級離心泵為兩端支承，殼體部分是節段式，泵的傳動方式是通過彈性聯軸器與電動機聯結。泵的旋轉方向，從驅動端看泵，為順時針方向旋轉。 定子部分：主要由吸入段、中段、出水段、導葉、填料函體等分別用拉緊螺栓和螺栓聯接成一體，吐出口均垂直向上，吸入口為水平方向。 轉子部分：主要由軸、葉輪、平衡盤、軸套等零件組成。泵的軸向推力由平衡盤平衡，軸的兩端裝有更換的軸套，用于保護軸。 泵的密封：泵的吸入段、中段、吐出段之間靜止結合面用紙墊來密封。泵各級間采用節流密封。兩側軸封采用軟填料或機械密封裝置。采用擋水圈擋水，防止水進入軸承。 軸承部分：整個轉子由軸向兩商的滾動軸承來支承，軸承采用潤滑油潤滑。用滑動軸承來支承的泵，采用稀油潤滑，并用油環進行自行潤滑。
使用方法及故障處理：
1.MD型泵從聯軸器端看為順時針方向轉動、檢查電機轉向是否正確，嚴防水泵反轉而使螺母松開。
2.關閉吐出管上的閥門及壓力計旋塞。
3.全開進口閥門。
4.往泵內注水或真空泵引水。
5.上述過程完畢后接通電源，當轉子達到正常轉速后再逐漸打開吐出管路上的閥，并調節到所需工況。
在吐出管路上閥門關閉的情況下，泵連續工作的時間不能超過3分鐘。
6.注意水泵軸承溫度，不得超過外界溫度35℃，其期限溫度不得大于75℃。
7.填料室內正常漏水程度，以每分鐘15毫升為準，應隨時調整填料壓蓋壓緊程度。
8.在運轉過程，如發生異常的振動和噪聲時，應立即停車檢查原因。
