您的當前位置: 首 頁 >> 產品中心 >> XBD-W單級單吸消防泵

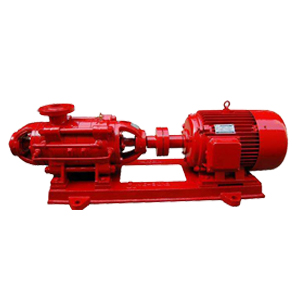

XBD-W單級單吸消防泵

  • 所屬分類1:XBD-W單級單吸消防泵

  • 點擊次數:
  • 發布日期:2020/09/02
  • 更多
  • 在線詢價
  • 產品概述
  • 性能參數
  • 維修保養
  • 注意事項

一、產品概述

XBD-W型臥式單級單吸消防泵組,供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用,主要用于消防系統管道增壓送水,也可適用于工業和城市給排水,高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環、增壓空調制冷系統送水及設備配套等場合

二、產品特點

1、結構緊湊、外形美觀,占地面積小。

2、運行平穩,噪音低,組件同心度高。

3、采用先進水力模型,效率高,性能出 色。

4、軸封采用優 質機械密封,具有耐磨損,無泄漏,使用壽命長等特點。

5、泵進口為水平方向,出口為垂直向上結構,便于管路布置。

6、維修方便,毋須拆卸管道,只要拆下泵蓋螺母,取出電機及傳動組件即可進行維修。

三、主要用途

主要用于消防系統管道增壓送水,也可適用于工業和城市給排水,高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環、增壓空調制冷系統送水及設備配套等場合

四、型號意義

XBD3.2/5-65W-160A

XBD – 消防泵組代號

3.2 – 設計壓力(1/10MPa)

5 – 設計流量(L/S)

65 – 進出口直徑

W – 結構為臥式

160 – 葉輪名義直徑

A – 葉輪經第 一次

技術參數

流量:5-100L/S;

壓力:0.10-1.25Mpa;

功率:1.1-250KW;

轉速:980-2900r/min;

口徑:φ50-φ300;

溫度范圍:≤80℃。


結構說明

XBD-W型臥式多級消防泵為臥式單吸多級節段式離心泵,其吸入口為水平方向,吐出口為垂直向上布置。泵由泵體部件和轉子部件所組成。泵體部件由進水段、中段、導葉、出水段、尾蓋和軸承體等部件組成,轉子部件由不銹鋼軸、銅合金葉輪、平衡盤和軸套等組成。轉子兩端支承在油脂潤滑的滾動軸承上。進水段、中段和出水段的結合面用紙墊通過拉緊達到密封。為防止水從兩端出軸泄漏,設有填料密封,也可采用機械密封,同時在軸上裝有橡膠擋水圈、O型橡膠密封圈,以防止進水軸承腔內。為防止中段和導葉磨損,設有葉輪密封環和導葉套等易損零件,當這些零件磨損到一定程度后,可予以更換。



XBD-W型臥式多級消防泵性能范圍:

額定流量:Qn=5L/S~45L/S(18m3/h~162m3/h)

額定壓力:PN=0.2MPa~2.76MPa(揚程20m~276m)

轉速 n=2900r/min

泵進口壓力:P0≤0.6MPa~1.0MPa(用戶在訂貨時標明泵進口壓力值)

泵最大工作壓力:P≤3.4MPa(P=P0+Pn)

泵進口口徑:80~150mm

泵出口口徑:80~150mm



相關標簽:消防泵,單級單吸消防泵,消防泵價格
