一、產品概述

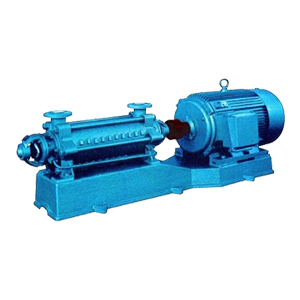

DG型鍋爐給水泵系單吸多級分段式離心泵,可供輸送清水或物理化學性質類似于清水的液體,適用于中、低壓鍋爐或次高壓鍋爐給水,也適用于工廠或城市高壓給排水。
二、產品特點
具有效率高、性能范圍廣、運轉安 全和平穩、噪音低、壽命長、安裝維修方便等優點。
三、主要用途
DG型系列泵特別適用于鍋爐給水,也可廣泛應用于壓力容器供水、熱水循環、高層建筑給水、農田灌溉、消防增壓、水力沖洗、食品、釀造、醫藥、化工、水產養殖、環境保護等行業。

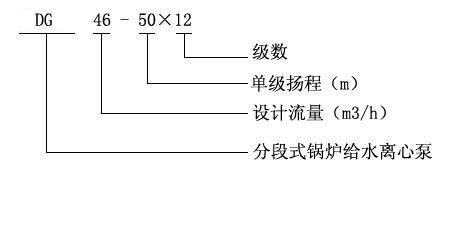

四、型號意義

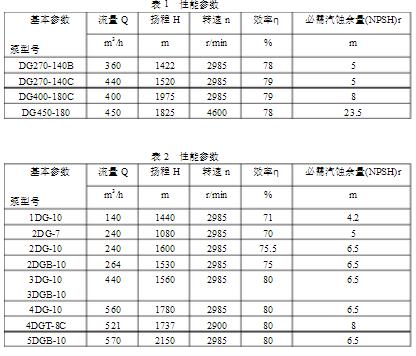

五、性能參數
技術參數
流量Q:6—55m3/h
揚程H:46—380m
轉速n:1450—2950r/min
溫度范圍:-10—80℃
口徑:φ40—φ100mm
結構特點
DG型鍋爐給水泵轉子部分主要由及安裝在軸上的葉輪、軸套、平衡盤等零件組成,其中葉輪的數量根據泵的級數而定。軸上零件用平鍵和軸螺母緊固使之與軸聯為一體。整個轉子由兩端滾動軸承或滑動軸承支承。軸承按型號不同而定,均不承受軸向力,其軸向力由平衡盤平衡。泵在運行中允許轉子在泵殼中軸向游動,不能采用向心軸承。滾動軸承用油脂潤滑、滑動軸承用稀油潤滑,并用油環進行自潤滑,循環水冷卻。
DG型鍋爐給水泵進、出水口均為垂直向上,通過拉緊螺栓將泵的進水段、中段、出水段、軸承體等泵殼體部分聯結成一體。根據泵的揚程選擇泵的級數。
軸的密封形式有機械密封和填料密封兩種。泵采用填料密封時,填料環的位置安放要正確,填料的松緊程度必須適當,以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封箱內,箱內要通過一定壓力的水,起水封、水冷或水潤滑的作用。在軸封處裝有可更換的軸套,保護泵軸。
DG型鍋爐給水泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂密封,轉子部分與固定部分之間裝有密封環、導葉套等進行密封,當密封環和導葉套的磨損程度已影響泵的工作性能時應予更換。
安裝說明
本型泵安裝時除滿足一般安裝技術要求外,還應當注意以下幾點:
1、 電機與水泵組合安裝時,應當將泵聯軸器端的軸向外拉出,并再留3-5mm端面間隙值,以保證泵和電機兩聯軸器之間的軸向間隙值。
注意:確定底板調平,設備水平度良好后再進行灌漿
小心:為使安裝成功,聯軸器調整必須正確,撓性聯軸器不能補償任何明顯的失調。失調可能引起快速的磨損、噪音、振動和對設備的損壞。因此,聯軸器必須在所給限度內調整。
小心:必須采取措施支撐泵的進出口管道,防止泵進出口負荷過大
2、 泵與電機軸的中心線應在同一水平直線上。
3、 泵只能承受自身內力,不能承受任何外力。
