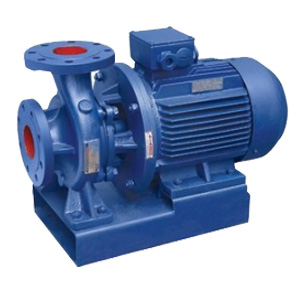

一、產品概述
該泵采用水力模型優化設計而成。同時根據使用溫度、介質等不同在ISG型基礎上派生出熱水泵、清水泵、高溫泵、化工泵、油泵、等，是目前國家標準定型推廣產品。
二、產品特點
1、立式結構，安裝調試方便，獨特設計的電機和泵體采用聯接體聯接，同心度高、加工精度高，占地面積大大減少，縮減了建筑投資。
2、底腳穩固、結構緊湊，精美的鑄造和外觀處理賦予立式離心泵新的美感，使產品 煥發藝術的魅力?！ ?/span>
3、配用低速YB系列標準防爆型通用電機，運行平穩、噪音很低?！ ?/span>
4、軸承采用國際著 名品牌精 密軸承，精度高、可靠性好，壽命長?！ ?/span>
5、葉輪采用90年代可自平衡軸向力的水力模型，使得泵軸承和機械密封使用壽命大大延長?！ ?/span>
6、電機軸承座內的軸承都配有加油孔和放油孔，對軸承的維護保養十分方便?！ ?/span>
7、可拆卸爪型彈性聯軸器，使泵起動無振動、無噪音,旋轉部件設有可靠的安 全防護罩，安 全性很好。
8、機械密封采用不銹鋼、碳化鎢、氟橡膠等材料制成，耐高溫、高壓、運行壽命長，無滲漏，對軸無磨損，保證工作環境整潔?！ ?/span>
9、泵蓋結構設計獨特，只要卸下爪型彈性聯軸器、泵蓋螺母，即可十分輕便取出軸承座、泵蓋、泵軸、葉輪等組合件，進行更換機械密封和葉輪，而不必拆卸電機、泵體和管道，維修方便快捷。
三、主要用途
1、泵系統工作壓力為1.6MPa,即泵吸入口壓力+泵揚程≤1.6MPa
2.泵揚程工作壓力大于1.6MPa時應在訂貨另行提出，以便在制造時泵的過流部件和聯接部件采用鑄鋼）。
3、輸送介質為油品或物理化學性質類似清水的其他液體。（以便裝配耐磨式機械密封）。
4、環境溫度≤40℃，海拔高度≤1000m，相對濕度≤95%。
四、型號意義

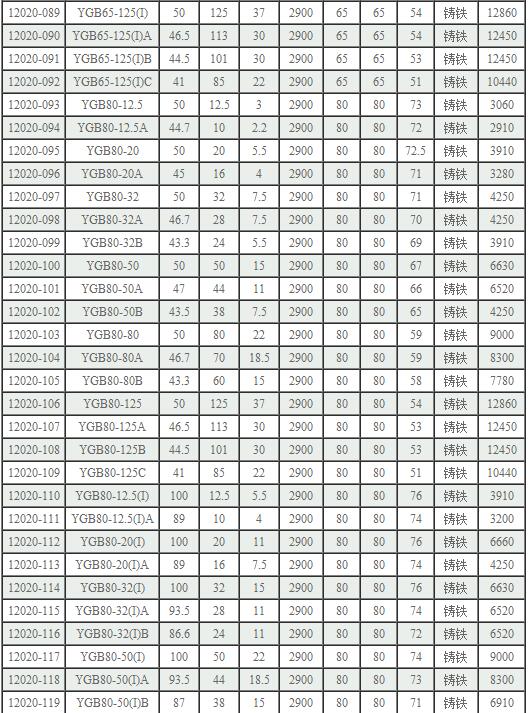

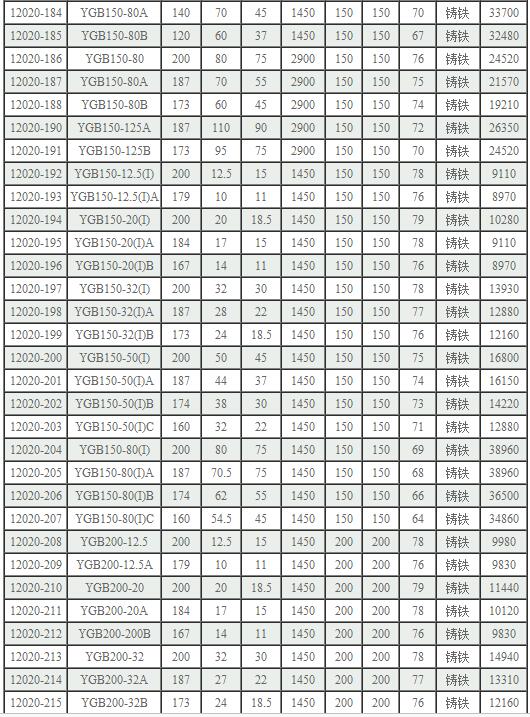

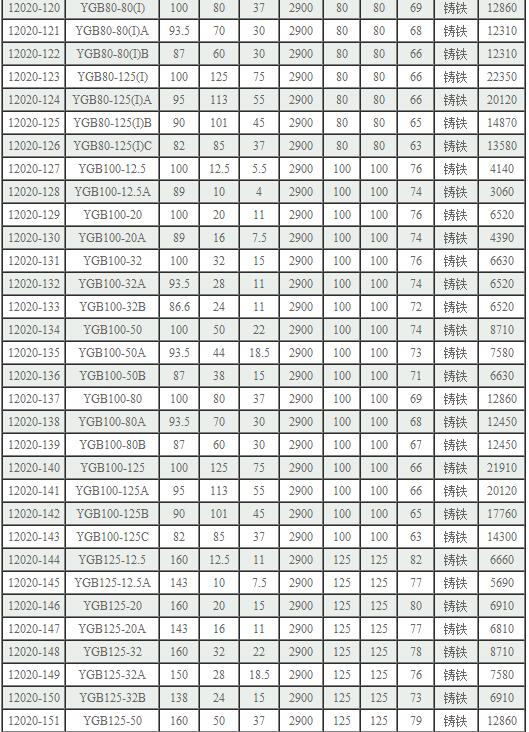

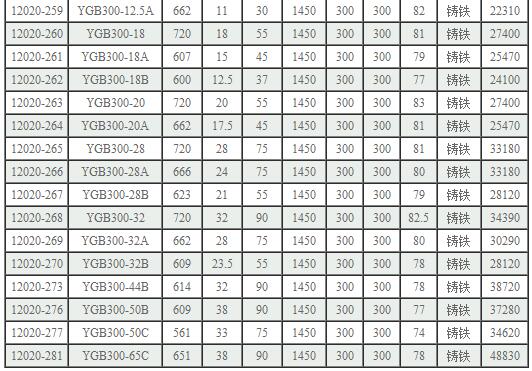

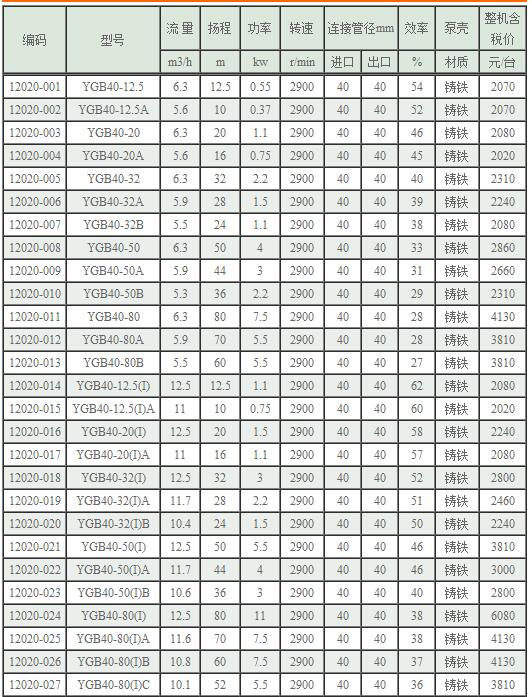

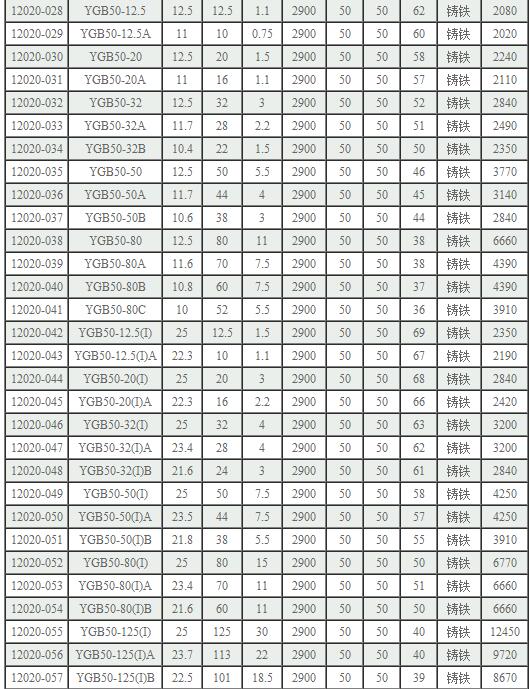

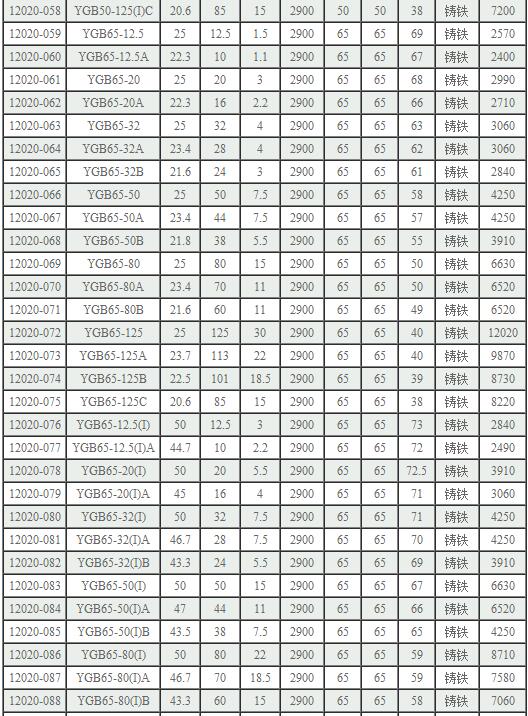

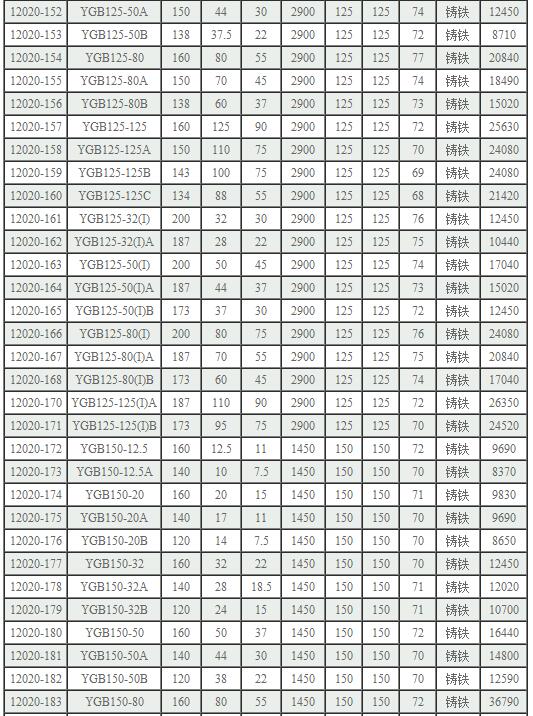

五、性能參數
技術參數
流量Q:3.7-1450m3/h
揚程H:5-133m
轉速n:970-2900r/min
(一)運行中的維護
1、進口管道必須充滿液體，禁止泵在汽蝕狀態下長期運行。
2、定時檢查電機電流值，不得超過電機額定電流。
3、泵進行長期運行后，由于機械磨損，使機組噪音及振動增大時，應停車檢查，必要時可更換易損件，機組大修期一般為一年。
(二)機械密封維護
1、機械密封潤滑應清潔無固體顆粒。
2、嚴禁機械密封在干磨情況下工作。
3、起動前應先盤動泵(電機)幾圈，以免突然起動造成石墨環斷裂損壞。
4、密封泄漏允差3滴/分，否則應檢修。
注意事項
1、安裝齒輪油泵：
a. 安裝前應檢查泵在運輸中是否受到損壞，如電機是否受潮、泵進出口的防塵蓋是否損壞而使污物進入泵腔內部等。
b. 安裝管道前應先對管道內壁用清水或蒸氣清洗干凈。安裝時應避免使管道的重量由泵來承擔，以免影響泵的精度及壽命。
c. 齒輪油泵應盡量靠近油池；管道各聯接部位不得漏氣、漏液，否則會發生吸不上液體的現象。
d. 為防止顆粒雜盾等污物進入泵內，應在吸入口安裝金屬過濾網，過濾精度為30目/in，過濾面積應大于進油管橫截面積三倍以上。
e. 進出口管路建議安裝真空表及壓力表，以便監視泵的工作狀態。
f. 當油池較深、吸油管路較長或介質粘度較高而造成真空度過高時，可將進油管加粗一擋。吸油管路較長時還應安裝底閥。
2、齒輪油泵工作前的檢查：
a. 泵的各緊固件是否牢固。
b. 主動軸轉動是否輕重均勻一致。
c. 進出管道的閥門是否打開。
d. 泵的旋轉方向是否符合要求。
e. 初次使用前應向泵內注入適量介質。
3、齒輪油泵工作時的維護：
a. 注意齒輪油泵的壓力表及真空表的讀數應符合該泵所規定的技術規范以內。
b. 當齒輪油泵在運轉中有不正常的噪音或溫升過高時，應立即停泵檢查。
c. 一般情況下，不得任意調整安全閥，如需調整時，要用儀器校正。使安全閥的截止壓力為泵
d. 額定壓力的1.5-2倍。4、泵的停止
a. 切斷電源。
b. 關閉進出管道閥門。
