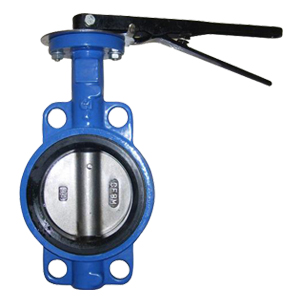

蝶閥

  • 所屬分類1:蝶閥

  • 點擊次數:
  • 發布日期:2020/09/02
  • 更多
  • 在線詢價
  • 產品概述
  • 性能參數
  • 維修保養
  • 注意事項

一、產品概述

    蝶閥又叫翻板閥,是一種結構簡單的調節閥,可用于低壓管道介質的開關控制的蝶閥是指關閉件(閥瓣或蝶板)為圓盤,圍繞閥軸旋轉來達到開啟與關閉的一種閥,閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。

二、產品特點

1、啟閉方便迅速、省力、流體阻力小,可以經常操作。

2、結構簡單,外形尺寸小,結構長度短,體積小,重量輕,適用于大口徑的閥門。

3、可以運送泥漿,在管道口積存液體少。

4、低壓下,可以實現良好的密封。

5、調節性能好。

6、全開時閥座通道有效流通面積較大,流體阻力較小。

7、啟閉力矩較小,由于轉軸兩側蝶板受介質作用基本相等,而產生轉矩的方向相反,因而啟閉較省力。

8、密封面材料一般采用橡膠、塑料、故低壓密封性能好。

9、安裝方便。

10、操作靈活省力,可選擇手動、電動、氣動、液壓方式。

三、主要用途

蝶閥(英文:butterfly valve)是指關閉件(閥瓣或蝶板)為圓盤,圍繞閥軸旋轉來達到開啟與關閉的一種閥,在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥全開到全關通常是小于90° ,蝶閥和蝶桿本身沒有自鎖能力,為了蝶板的定位,要在閥桿上加裝蝸輪減速器。采用蝸輪減速器,不僅可以使蝶板具有自鎖能力,使蝶板停止在任意位置上,還能改善閥門的操作性能。工業專用蝶閥的特點:能耐高溫,適用壓力范圍也較高,閥門公稱通徑大,閥體采用碳鋼制造,閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造,主要用于高溫介質的煙風道和煤氣管道。

技術參數

壓力:1.0-1.6Mpa
介質溫度≤425℃



1、在安裝時,閥瓣要停在關閉的位置上。

2、開啟位置應按蝶板的旋轉角度來確定。

3、帶有旁通閥的蝶閥,開啟前應先打開旁通閥。

4、應按制造廠的安裝說明書進行安裝,重量大的蝶閥,應設置牢固的基礎。



安裝要點

1)、安裝位置、高度、進出口方向必須符合設計要求,連接應牢固緊密。

2)、安裝在保溫管道上的各類手動閥門,手柄均不得向下。

3)、閥門安裝前必須進行外觀檢查,閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門,安裝前應進行強度和嚴密性能試驗,合格后方準使用。強度試驗時,試驗壓力為公稱壓力的1.5倍,持續時間不少于5min,閥門殼體、填料應無滲漏為合格。嚴密性試驗時,試驗壓力為公稱壓力的1.1倍;試驗壓力在試驗持續的時間應符合GB 50243標準要求,以閥瓣密封面無滲漏為合格。
